高可靠性 高性能

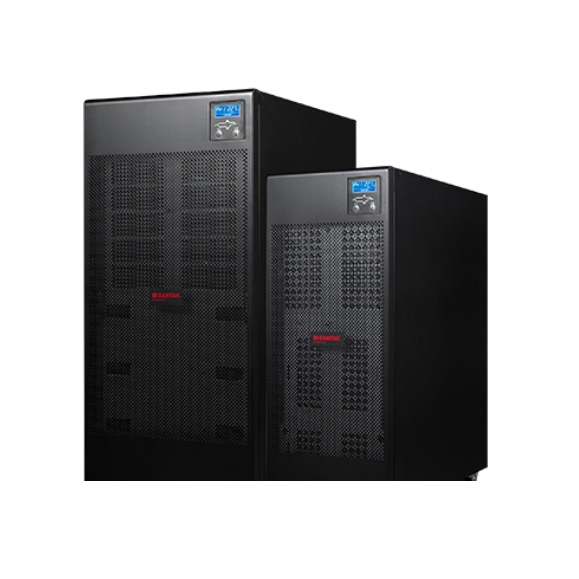

高性能纯双转换在线式UPS
• 真正双转换在线式UPS，零断电时间
• 全数字化控制，在超宽输入范围内提供高稳定度输出
输出功因高达0.9
• 实功功率多，带载能力强
• 相同负载情况下，余量大，系统可靠性高
认证
符合IEEE标准，符合欧盟环保标准
高效率
• P6-10KS 峰值效率接近95%，P 15/20KS峰值效率> 95%
• 在30%负载时，效率高达94%。 在较常用的负载段(30%到70%)具有高效率，节省大量运营成本
• 以10KS为例，每年可节约电费约3000RMB
高度可管理
LCD 显示
随时随地，UPS状态尽在掌握
多种通讯方式
• 支持USB/RS232 串行通讯， 支持HID Power device。即插即用，简单易用
• 标配智能卡槽，兼容多种监控方式：干节点、MODBUS、网络监控
• 随机附带监控软件支持主流虚拟化平台
标配维护旁路
提高可用性，保障业务运行
高度灵活 易扩展
3:1 / 1:1 Combo
• P 9KS-20KS机型，同时支持单相输入和三相输入。 便于仓储， 易于配置
• 可以根据用户配电灵活选择输入接线，同时无需考虑三相输出平衡问题
支持并联
• 可支持三台并联
• 并机组件易于安装
• 动态冗余和扩容
P 15/20KS支持正负电池
• 使用三相产品使用的正负电池结构，减少UPS本身干扰，提高UPS系统可靠性
• 并联时可支持共用电池组，节省初期投资
• 并联时也可选择独立电池组，提高系统可靠性
规格参数 | |||||
技术规格 | 6KS | 9KS | 10KS | 15KS | 20KS |
额定功率 | 6kVA/5.4kW | 9kVA/9kW | 10kVA/9kW | 15kVA/13.5kW | 20kVA/18kW |
输入输出模式 | 单进单出 | 单进单出& 三进单出 | 单进单出& 三进单出 | 单进单出& 三进单出 | 单进单出& 三进单出 |
电气特性 | |||||
产品拓扑 | 在线式双转换 | ||||
输入电压 | 220/230/240V | ||||
输入电压范围 | 110-278V,176-276V 满功率运行 | ||||
输出电压/ 输出失真度 | 220V/230V/240V ±2 %, THDU<3% | ||||
输入频率范围 | 45Hz-66Hz,50/60Hz自适应 | ||||
效率 | Up to 95%（在线模式）, 97%（ECO 模式） | ||||
短路电流 | 82A | 137A | 137A | 205A | 273A |
过载能力 | 105%-110% : 5min, 110%-130% : 1min, 130%-150% : 10s, >150% : 100ms | ||||
并机 | 最大并机3 台（可选） | ||||
电池电压 | 180VDC | 240VDC | 240VDC | ±240VDC | ±240VDC |
充电电流 | 4A | 4A | 4A | 4.4A | 4.4A |
电气连接 | |||||
输入 | 端子台 | 端子台 | 端子台 | 端子台 | 端子台 |
输出 | 端子台 | 端子台 | 端子台 | 端子台 | 端子台 |
50% 和100% 负载时的典型放电时间* （min） | |||||
P-UPS+26AH 电池 | 50/19 | 37/14 | 37/14 | 55/21 | 38/15 |
P-UPS + 38AH 电池 | 80/29 | 58/22 | 58/22 | 87/33 | 60/22 |
P-UPS + 65AH 电池 | 168/63 | 124/47 | 124/47 | 185/71 | 126/48 |
P-UPS + 100AH 电池 | 284/105 | 208/79 | 208/79 | 312/119 | 213/80 |
通讯 | |||||
显示屏 | 液晶显示屏 | ||||
通讯端口 | 1 USB + 1 RS232 | ||||
可扩展插槽 | 1个（适用Network-MS 卡、ModBus-MS 卡或者Relay-MS 卡） | ||||
软件 | Intelligent Power Software | ||||
运行环境，技术规范和标准 | |||||
运行环境温度 | 0 to 40℃ | ||||
噪声 | <55dB | ||||
安规 | IEC/EN 62040-1 | ||||
EMC | IEC/EN 62040-2 | ||||
认证 | CE | ||||
物理参数 | |||||
UPS 尺寸(W*D*H, mm) | 262x613x708 | 350x706x815 | |||
UPS 重量(kg) | 26.2 | 28.9 | 28.9 | 47.5 | 47.8 |
客户服务和支持 | |||||
保固 | UPS 整机保修2 年 | ||||
* 放电时间可能随负载类型，环境温度的变化有所不同
